Mines de sel - Projet Hadès - Bex

Situation
Bex, VD
Date de réalisation
2017
Maître de l'ouvrage
Fondation des mines de sel de bex
M. Philippe Benoît
Route des Mines de sel 55
1880 Bex
Direction des travaux
IUB Engineering sa
M. Frédéric Loup
Belpstrasse 48
3000 Berne 14
Organisation du chantier
Dénériaz SA
Chef de projet
M. Cédric Pralong
Conducteur de travaux
M. Denis Devènes
Contremaître
M. Jean-Louis Gex
Chefs d'équipe
M. Bernard Glassey
M. Abel Fort
M. Gérard Crettenand
Description de l'ouvrage

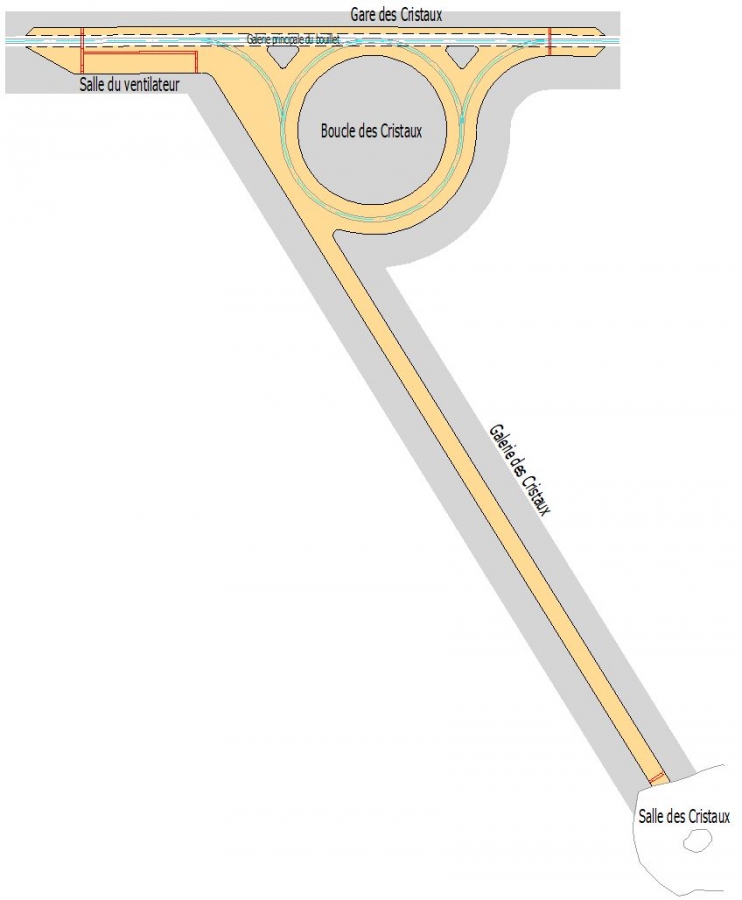

Projet Hadès

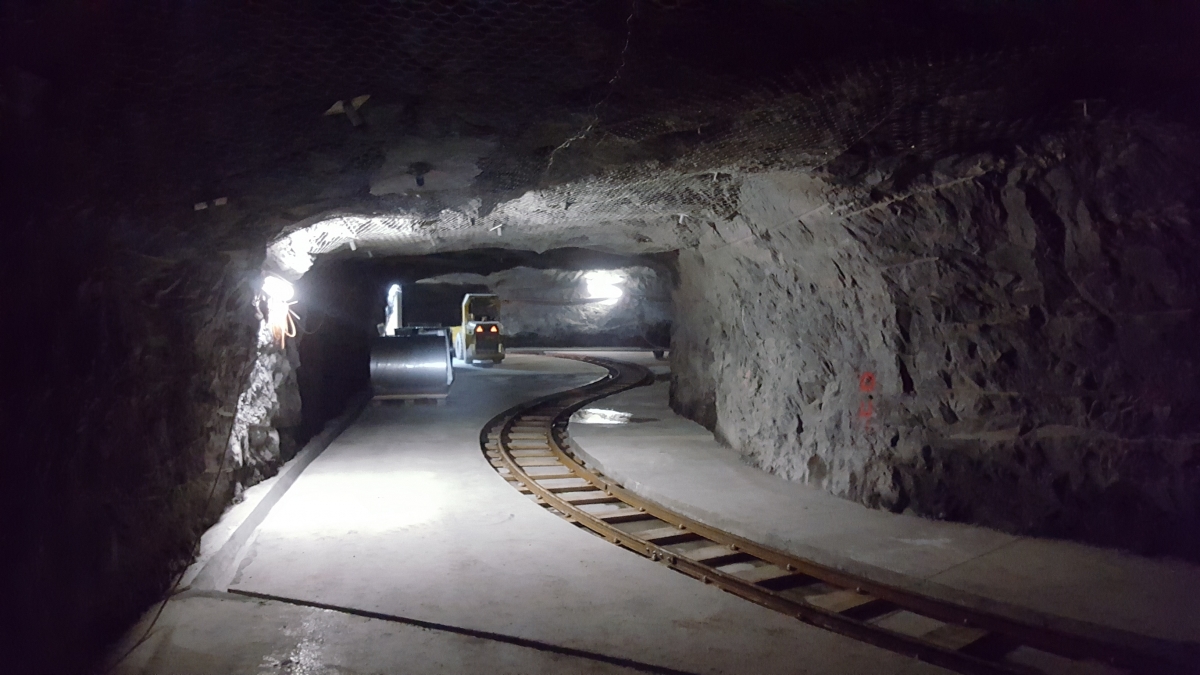

  • Excavation en souterrain d'une caverne, d'un rond-point, d'une salle pour le ventilateur et d'une galerie d'évacuation
  • Soutènement: ancrages Belfiber, treillis K 188 et béton projeté sur une partie du site
  • Radier bétonné sur la totalité du site
  • Réalisation des différents murs en béton armé
  • Accès par une galerie de 5 m2 pour toute la logistique du chantier

Galerie 2017

  • Excavation d'une galerie de déviation de 75 m'
  • Soutènement: ancrages Belfiber, treillis K 188 et béton projeté sur la totalité de la galerie

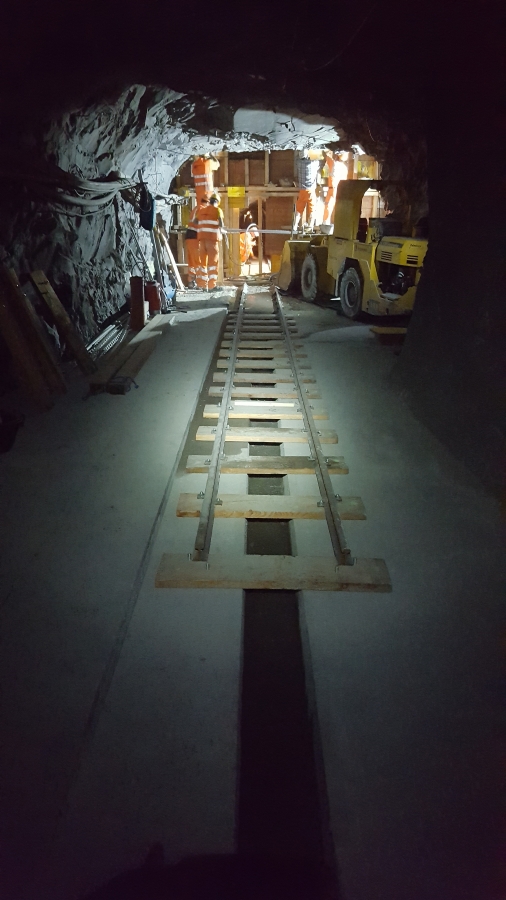

  • Mise en place ballast 16/32
  • Travaux sensibles pour le renforcement sous le puits de la Colice

Porte coupe-feu

  • Réalisation de différentes portes coupe-feu sur l’ensemble du site
  • Accès difficile par différentes galeries de petite section (2m2)
  • Présence de nombreux services de la mine (électricité, fibre optique, saumure, eau, etc.)

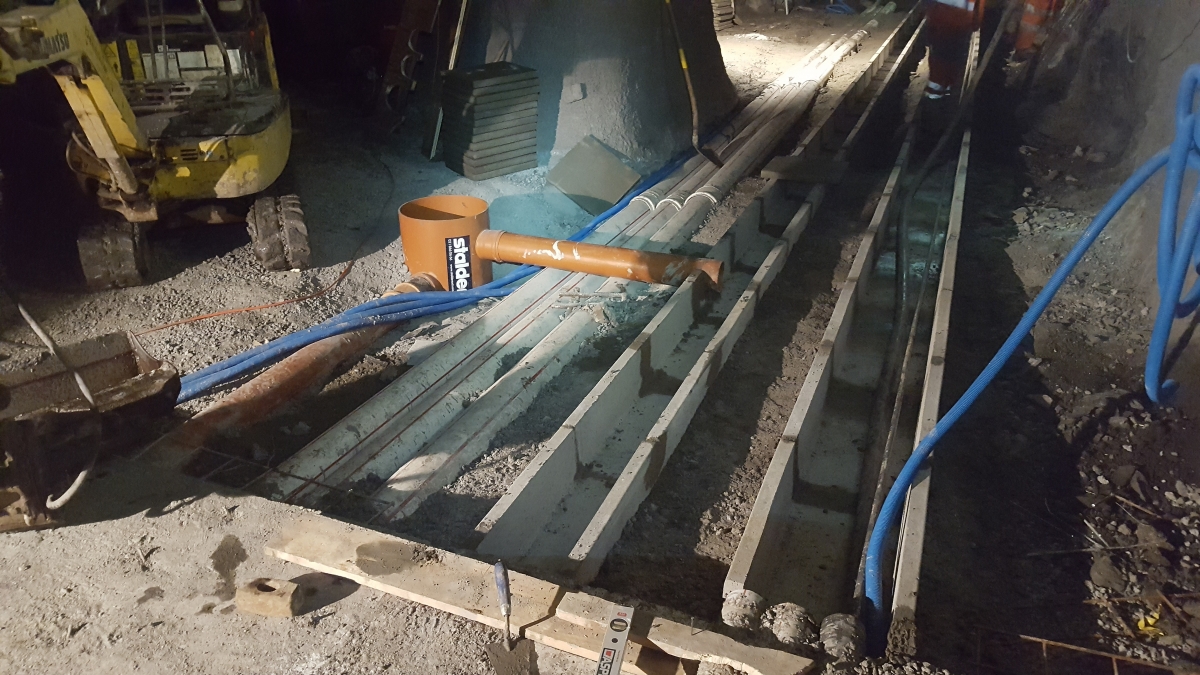

  • Piquage du rocher, coffrage, bétonnage

Données techniques

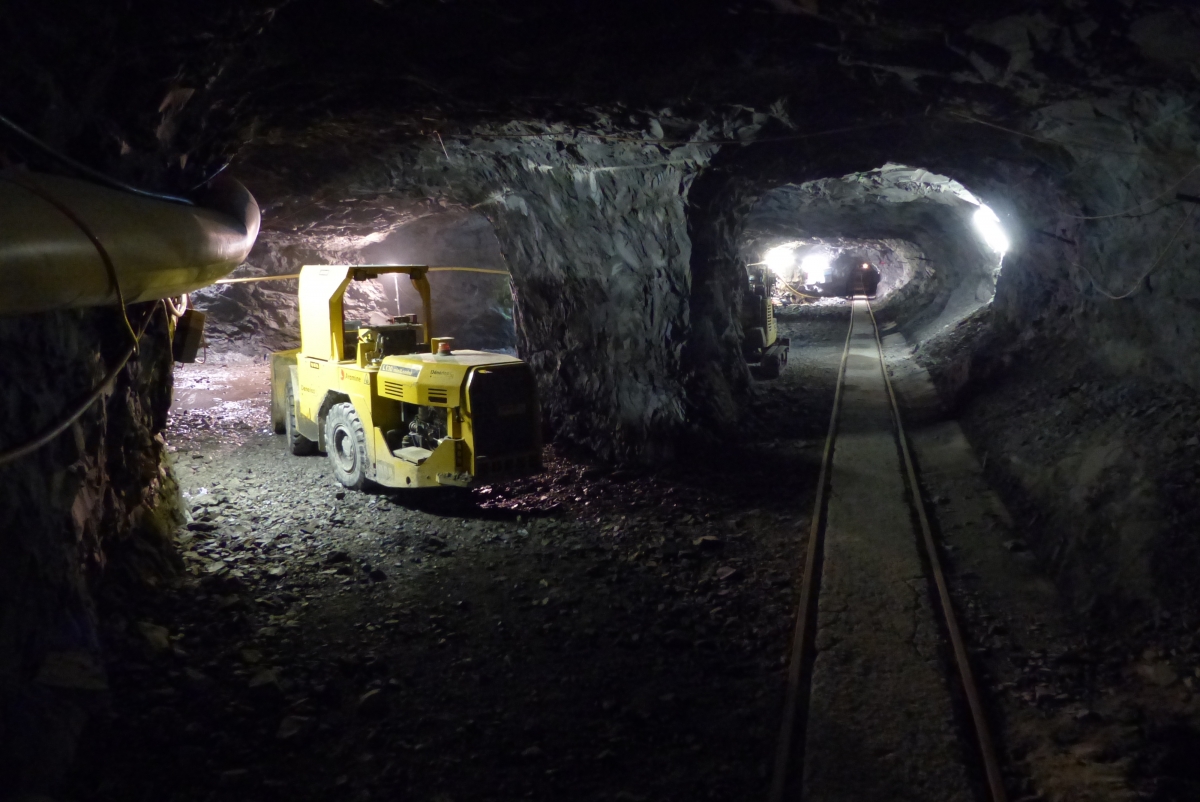

Galerie d'accès (section ~2m2)
Longueur jusqu'au chantier1'600 m'
Largeur minimum1.20 m'
Hauteur minimum (sur rail)1.45 m'

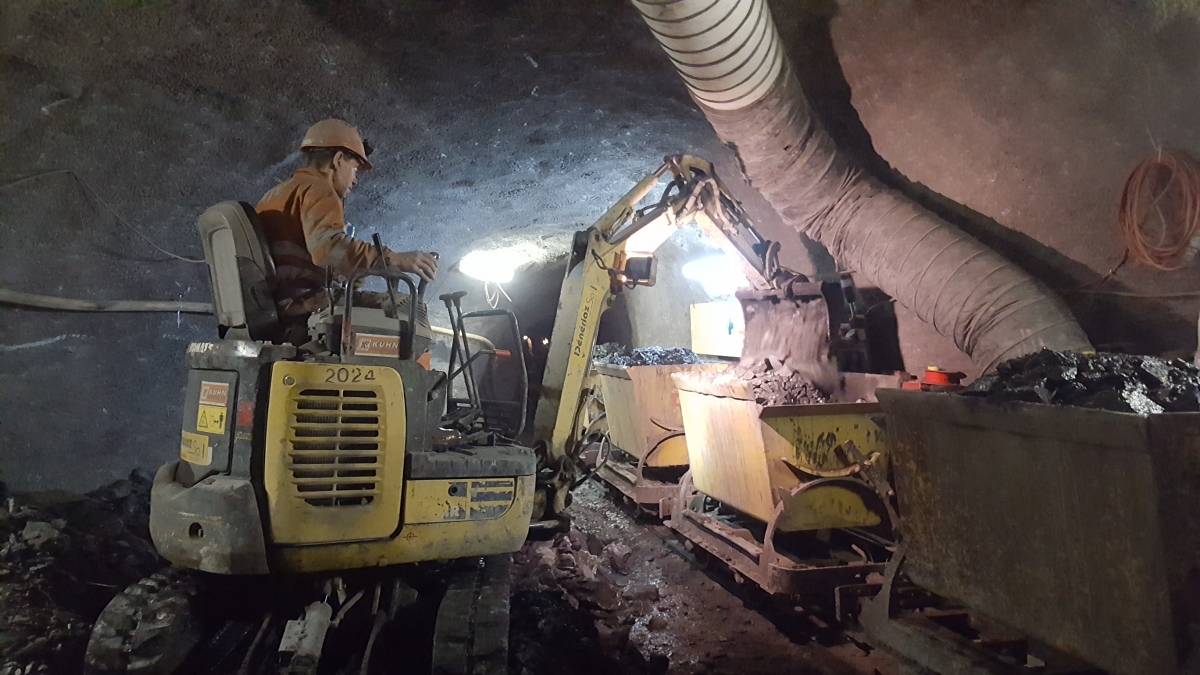

Marinage des gravats à l'aide des wagonnets de la mine (y.c. acheminement des matériaux)
Alimentation en air comprimé depuis l'extérieur
Quantités principales
Excavation par minage5'000 m3
Excavation par attaque ponctuelle200 m3
Ancrage Belfiber de 2.00 m' à 3'.00 m'430 pc
Treillis K188 et K335 pour soutènement7 to
Béton projeté250 m3
Béton NPKG (confectionné sur site)230 m3
Armature5 to
Tuyaux PE850 m'
Caniveaux125 m'
Logistique et système de ventilation complexes (réseaux important de galeries)
Gestion des ébranlements et des gaz lors de tirs
Conception et fabrication d'un wagon surbaissé pour l'acheminement de l'inventaire
